試驗

很多時候，您不確定您購買的絕緣監視儀是否有用，I T隔離電源系統是否正常工作，而又沒辦法進行驗證而苦惱，我們內部集成了試驗電路，只需簡單的進行連接便可對系統是否安全、正確有效在工作而胸有成竹。

功能

通過醫用變壓器隔離后的IT電路，在設備或其它方式產生對地絕緣電阻時，因隔離后的電路不會產生對回路,此時需安裝絕緣監視儀實時監測隔離后的電路是否產生故障并進行報警和對其它安生設備進行聯動。

安全性

任何極端情況下都不會對供電產生任何影響，電路及外殼均用防火材料填充和制造，所有端口均設計雙重保護電。

新技術

使用行業內*********的測量技術,該技術不會在任何醫療儀器產生紋波和干擾，區別于目前常用的電壓返回測量方式。

高性能

軍工元件是保證無故障運行的基礎,優化的電路設計，所有產品均經過耐壓、高低溫、老化、耐沖擊跌落模擬等實驗，完全符合醫療安全規范。

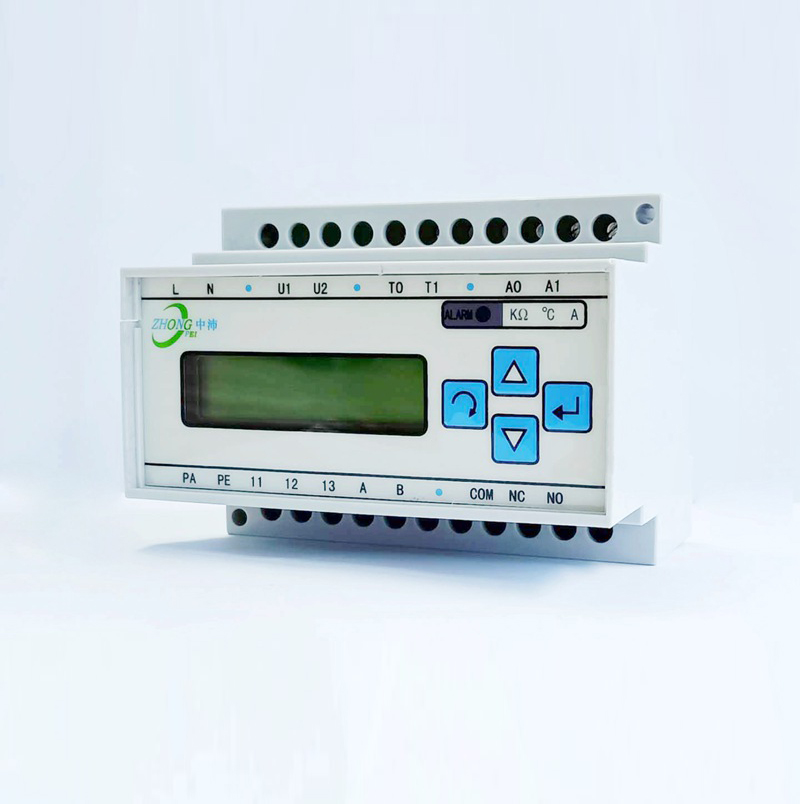

絕緣監視儀的特點

絕緣監測儀符合GBT18216.8-2015 交流 1000V和直流1500V以下低壓配電系統電氣安全防護措施的試驗、測量或監控設備第8部分IT系統中絕緣監控裝置；符合GB16895.24-2005 、IEC60364-7-710:2002建筑物電氣裝置第7-710部分：特殊裝置或場所的要求—醫療場所；符合JG16-2008民用兼職電氣設計規范。符合GB19212.16-2005 IEC 61558-2-15:1999電力變壓器、電源裝置和類似產品的安全 第16部分：醫療場所供電用隔離變壓器的特殊要求絕緣監測儀采用中英文顯示功能，產品除具有絕緣檢測、過載檢測和變壓器溫度檢測功能外，還應具有對外接線斷線檢測功能。絕緣監測儀的內阻抗≥200kΩ時，測試電壓******值≤25V。即使在故障情況下，其注入電流的峰值≤1mA；最遲在絕緣電阻降至50kΩ時，發出報警信號。絕緣監測儀的絕緣電阻測量響時間≤2s，有兩路以上通訊接口，可同時滿足于本地報警顯示裝置及遠程集中監控系統通訊的功能。絕緣監測儀于其它電力表共同組網的要求，絕緣監測儀與上位機的RS485通訊接口的地址和波特率均可設置。絕緣監視儀帶2路RS485通訊端口，傳輸速率≥1.2KB/S，波特率：9600bit/s。絕緣監視儀帶2路繼電器信號輸出，輸出的信號分別為：絕緣報警輸出、超溫報警輸出，繼電器過載電流≥5A。絕緣監測儀的絕緣電阻測量響應時間≤2s。

聲光告警信號

絕緣監測系統配備聲光告警信號。

此功能通過外接監視儀信號裝置直接連接到絕緣監視儀上。

此設備實現了如下功能:

發送信號到建筑物的多個功能區；

即時發出可視的絕緣監測信號，分布在人員不充分的地方（ 技術室、走廊......）確定報警類型（絕緣下降、過載等）。

提供以下信號：

綠色指示燈亮（正常運行）；

黃色指示燈亮（絕緣電阻值下降至50 KΩ以下）；

聲音告警信號當系統仍處于故障時，不會關掉或解除黃色指示燈的報警。

故障情況下的信號告警順序:

發出聲音告警；

蜂鳴器靜音（黃色指示燈連續閃爍）；

黃色指示燈關閉，恢復到正常情況（故障已解除后）；

發出醫療IT系統或接地與監視儀之間的連接中斷信號。

聲光報警系統，可以安裝多個位置。
