概述

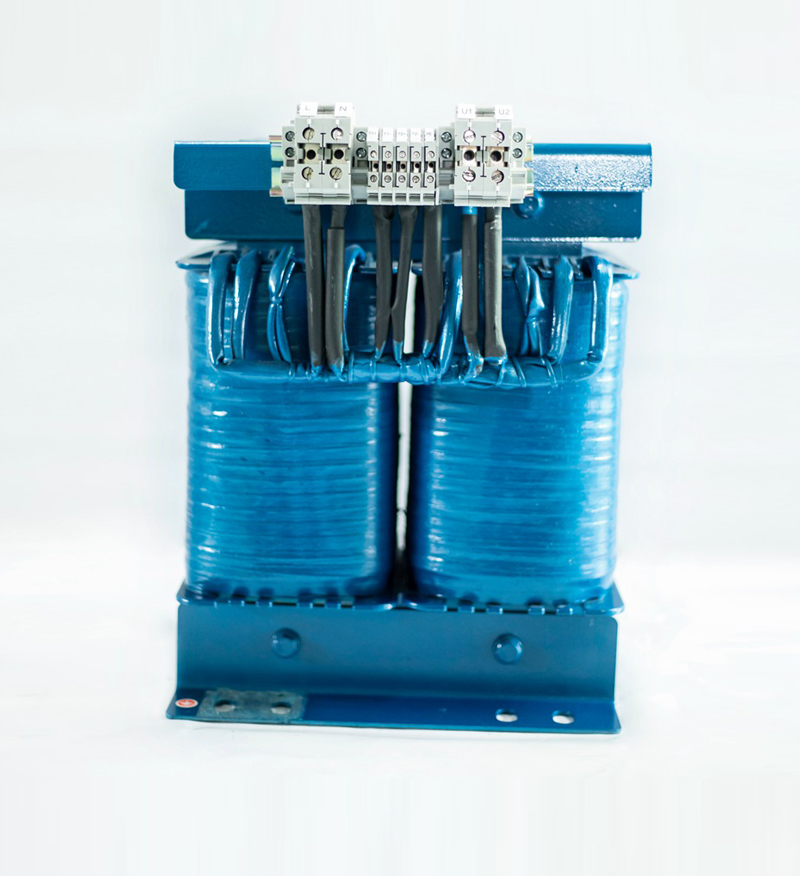

ZPGB-7100.T1系列醫用|T隔離變壓器用于單相IT系統，參照標準IEC 60364-7-710:2002-11和DIN VDE 0100-710（VDE0100-710）:2002-11。在初級和次級繞組間會安裝固定的屏幕，并且連接到隔離端子上。安裝角度從變壓器芯中隔離出來。

特點

單相隔離變壓器符合如下標準要求

IEC 60364-7-710:2002-11. DIN VDE0100-710:2002-11, IEC 61558-1:1997,DIN EN 61558- 1(VDE

0570-1):1998. IEC 61558-2-1 5:1999，DIN EN61558-2-15(VDE 0570-2-15):2001。

所采用的隔離變壓器的絕緣等級H級，泄露電流小于200uA，變壓器的噪聲等級應小于35dB，耐壓等級滿足4200V/分鐘。

醫用隔離變壓器兩個線包應內置PT100的溫度傳感器，絕緣監測儀可通過該傳感器實時測量隔離變壓器的溫度。

絕緣監測儀的絕緣電阻測量響應時間≤2s。

額定功率3. 15...100T1

內置溫度傳感器

低噪音<35DB(A)

面高過載能力

性能要求

醫用IT隔離變壓器在額定功率下應符合長時間穩定工作的要求，為適應醫療場所的特殊要求，對運行安全及生產工藝提出很高的要求,變壓器自身應無噪聲產生，使用取向形硅鋼片及耐高溫材料繞制，在長時間超負荷工作時不會損壞，鐵損極低，為防止靜電及電磁及諧波干擾醫療設備，必需嚴格進行匝間全銅屏蔽處理，變壓器自身與所有固定裝置及附件進行物理隔離。

醫療 IT 系統標準推薦的參數

醫用IT隔離變壓器的制造商應該按照IEC61558-1標準中關于醫療隔離變壓器的相關技術要求設計生產，

同時設計還需遵守IEC60364-7-710中規定的電源限制，從0.5 T1至10T1,一次測電壓230V及二次測電壓

230V。事實上，受限電源負載的使用將導致:

-較小的系統

-少量的用戶

-降低故障概率

-易于維護

-更大的電路冗余

-更多的連續性服務

此外，在IEC60364-7-710中必須遵循的規定，從絕緣監視儀到監測場所，1、2類醫療場所內隔離變壓器的屏蔽必須與等電位結點連接。

醫療IT配電系統采用醫療專用的隔離變壓器實現與上級系統的隔離。將普通電路與絕緣線實現電氣隔離，切斷了保護導線的連續性。

系統結構設計的目的是第一次故障發生后確保醫療手術的連續性。此外，采用信號通訊、通信和監等方式，以快速的修復第一次故障前的狀態，從而避免了第二次故障的發生。

醫療IT系統的運行原則是基于由隔離變壓器次級線圈提供真正意義上的電氣隔離供電回路，導電部分的一次故障取決于負載的絕緣損壞，電流不能全部流經相導體。在這種情況下，所有電子醫療設備仍在運行中。但故障不能持續太久，如第二個故障點產生，系統的安全性和運行將受到影響。
